Геометрия кузова: сплайны и кривые для точного проектирования авто

Зачем вообще разбираться в сплайнах и кривых кузова

Геометрия кузова — это не только про красоту.
От линий капота и стойки до формы крыла зависят аэродинамика, жесткость, шум, безопасность и даже то, насколько удобно будет штамповать детали.

Сегодня, в 2026 году, сплайны и кривые — это основной язык общения дизайнера, инженера и технолога. Если вы хотите уверенно чувствовать себя в любой CAD‑системе, без понимания кривых никуда.

Немного истории: от лекал до NURBS

Эпоха рулеток и гибких реек

В середине XX века кузова рисовали буквально «на полу»:
на огромных планшетах чертили проекции, а гладкие обводы вычерчивали гибкими рейками и лекалами. Мастера по дереву и гипсу формовали полноразмерные макеты, а контролировали форму шаблонами.

Плюсы были сомнительные: всё держалось на опыте людей, а повторяемость формы оставляла желать лучшего. Чтобы поменять одну линию, могли переделывать половину макета.

80–90‑е: взрыв CAD и сплайнов

Когда появились первые серьёзные CAD‑системы (CATIA, UniGraphics и др.), понадобился математический способ описывать гладкие линии кузова:

- обычные окружности и дуги плохо подходили — слишком грубо;
- полиномы высокой степени «гуляли» и вели себя непредсказуемо.

Решение — сплайны: кусочно‑заданные кривые, которые:

- легко управляются опорными точками;
- сохраняют гладкость;
- устойчиво ведут себя при изменениях.

Позже появились NURBS‑кривые (Non-Uniform Rational B-Splines) — они позволили описывать и свободные формы, и точные окружности/эллипсы, что стало стандартом для автомобильной отрасли.

2020‑е и дальше: цифровой кузов от эскиза до штампа

Сейчас весь «цифровой двойник» автомобиля — от первого скетча до проверки штампуемости — строится на NURBS и производных методах.
И если вы проходите обучение геометрии кузова автомобиля и 3d моделированию, то первые же занятия так или иначе будут про сплайны, контрольные точки и плавность переходов.

Базовая теория без лишней математики

Что такое сплайн, по‑человечески

Представьте гибкую металлическую линейку, которую вы закрепляете в нескольких точках. Линейка сама принимает гладкую форму между точками.

Цифровой сплайн работает так же:

- есть опорные (контрольные) точки;
- есть линия, которая проходит либо через точки, либо «тянется» к ним;
- есть степень кривой (обычно 3 — кубический сплайн);
- есть весовые коэффициенты (в NURBS), которые усиливают влияние отдельных точек.

Главная идея: вы не рисуете кривую по точкам пиксельно, вы задаёте «каркас», а математика строит гладкую линию.

Чем сплайн отличается от полилинии

Полилиния — это набор отрезков. Сбоку может казаться плавной, но:

- нет настоящей гладкости (жёсткие изломы);
- при увеличении масштаба «ступеньки» видны;
- малопригодна для вычисления производных, кривизн, нормалей.

Сплайн:

- гладкий (имеет непрерывные производные);
- хорошо поддаётся анализу;
- устойчиво деформируется при изменении точек.

Для кузова автомобиля это критично: по кривизне считают напряжения, аэродинамику, контакт с уплотнителями и т.п.

NURBS и почему все их любят

NURBS‑кривые позволяют:

- точно описывать окружности, дуги и эллипсы;
- создавать сложные свободные формы;
- контролировать плавность на стыках разных сегментов.

По сути, это швейцарский нож для поверхностей кузова. Большинство профессиональных CAD‑пакетов для автопрома строят геометрию именно на NURBS.

Шаг за шагом: как из кривой вырастает кузов

Шаг 1. Анализ референсов и формулировка задач

Перед тем как «лепить» кузов по сплайнам, нужно понять:

- какой класс автомобиля (седан, купе, SUV и т.п.);
- ограничения по аэродинамике, эргономике, безопасности;
- требования производства: штамповка, сборка, лакокраска.

Новички часто сразу бегут в CAD, не разобравшись в пропорциях и концепции. В итоге потом приходится ломать уже готовую геометрию.

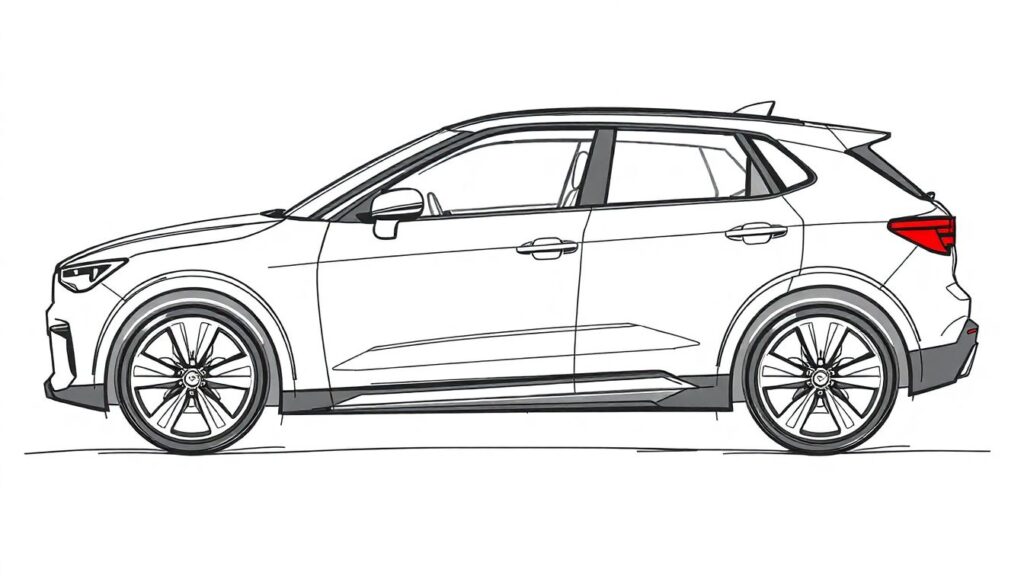

Шаг 2. Создание ключевых кривых (character lines)

Сначала формируют основные силовые линии кузова:

- линия крыши (roofline);
- поясная линия (beltline);
- линия порога;
- главные ребра капота и крыльев;
- контуры проёмов дверей и стекол.

Эти линии задают «характер» автомобиля. С идеей «прямо из головы» проще работать, когда вы уже уверенно владеете сплайнами; на старте помогут сетки пропорций и готовые референсы.

Совет новичкам

Не пытайтесь с первого раза сделать идеальный кузов. Сначала:

- создайте минимальный набор кривых;
- проверьте общие пропорции;
- только потом начинайте усложнять.

Шаг 3. Контроль плавности — G0, G1, G2

У сплайнов есть понятия непрерывности:

- G0 — просто стыкуются концами (есть угол);
- G1 — совпадает касательная (визуально плавный переход);
- G2 — совпадает кривизна (максимально плавный, «премиальный» вид).

Для кузова автомобиля минимум — G1 на всех видимых стыках. На бликах и важных зонах (капот, крыло, крыша) стараются держать G2, чтобы не было «ломаных» бликов и странных переломов.

Типичная ошибка

Новичок двигает точки, пока визуально не «нравится». Без контроля G1/G2 вы получите:

- «ломаные» зайчики света на капоте;
- тени с резкими провалами;
- сложности со штамповкой и подгонкой деталей.

Используйте инструменты анализа кривизни и зебры (zebra stripes), а не только глаза.

Шаг 4. Подъём поверхностей по кривым

Когда основные сплайны готовы, строят поверхности:

- loft / sweep по нескольким кривым;
- boundary surface между четырьмя границами;
- patch для зашивки сложных участков.

Важно, чтобы кривые были не просто красивыми, а:

- имели достаточную плотность точек;
- не содержали паразитных колебаний;
- были логично стыкуемы между собой.

Шаг 5. Проверка на пригодность к производству

Кузов — это не только эстетика. Поверхности должны:

- иметь допустимый радиус кривизны для штамповки;
- не создавать резких утонений или утолщений металла;
- обеспечивать адекватный слив воды и грязи.

Современное программное обеспечение для моделирования сплайнов и NURBS кривых умеет:

- анализировать участки с опасной кривизной;
- считать пружинение (springback) металла;
- прогнозировать дефекты штамповки.

Практика в CAD: чем рисовать сплайны в 2026 году

Выбор CAD и лицензии

Профессиональная работа с кузовными поверхностями требует нормального инструмента.
Базовые модели можно делать и в условно‑бесплатных пакетах, но для серьёзных задач всё равно придётся купить лицензию CAD системы для работы со сплайнами и поверхностями.

Сейчас на рынке:

- «тяжёлые» CAD для автопрома и авиапрома;
- более доступные решения для фрилансеров и небольших студий;
- гибридные системы, совмещающие полигоны и NURBS.

На что смотреть новичку

- Наличие инструментов G1/G2‑сопряжения.
- Анализ кривизны и «зебра».
- Удобство правки контрольных точек.
- Поддержка обмена форматами (STEP, IGES и др.).

Онлайн‑обучение и курсы

Порог входа в автопром сейчас выше: одних видео с YouTube часто не хватает.
Если хотите ускорить прогресс, посмотрите курсы по сплайнам и кривым в CAD онлайн — там обычно дают:

- разбор реальных кузовных задач;
- примеры плохих и хороших кривых;
- домашние задания по построению ключевых линий.

А для тех, кто целится в профессию, уже есть и профессиональные курсы 3d моделирования кузова автомобиля по сплайнам — с упором на требования производства и взаимодействие с инженерами.

Типичные ошибки при работе со сплайнами кузова

1. Слишком много контрольных точек

Новички любят «усыпать» кривую точками, пытаясь ею нарисовать контур как карандашом.
В итоге:

- кривая начинает «дрожать»;
- появляются паразитные переломы;
- поверхность по такой кривой получается неровной, с артефактами бликов.

Лучше меньше точек, но продуманнее их расставить.

2. Игнорирование аналитики

Если вы не используете:

- графики кривизны;
- анализ зебры;
- инструменты контроля касательности,

то почти гарантированно оставите в модели участки с плохой геометрией. На рендере это может быть терпимо, но в металле такие зоны сильно бросаются в глаза.

3. Несогласованные характерные линии

Частая ситуация: одна линия крыши строится «на глаз», другая — по привязкам, третья — по чужой модели. В итоге:

- пропадают фирменные пропорции;
- линии «не разговаривают» друг с другом;
- кузов выглядит странно даже без явных ошибок.

Старайтесь выстраивать систему базовых кривых и работать от неё, а не лепить каждый элемент по отдельности.

4. Форсирование сложных поверхностей

Хочется сразу делать хитрые S‑образные переходы и выштамповки.
Но без опыта это приводит к:

- самопересечениям поверхностей;
- «ломаным» бликам;
- трудноисправимым дефектам.

Намного проще сначала освоить «чистую» геометрию на простых кузовах (условный хэтчбек или седан), а уже потом браться за агрессивный спорткар.

Советы начинающим моделлерам кузова

С чего начать обучение

Если вы только входите в тему:

- Выберите одну‑две CAD‑системы, а не десять сразу.
- Пройдите базовое обучение геометрии кузова автомобиля и 3d моделированию — сейчас есть немало программ с поддержкой наставников.
- Отработайте построение простых линий: roofline, beltline, wheel arch.

Полезные привычки

- Чаще включайте анализ кривизны, даже если кажется, что «и так ровно».
- Делайте по несколько вариантов одной и той же линии и сравнивайте.
- Пересматривайте реальные фото автомобилей, отмечая характерные линии.

Практика маленькими задачами

Не обязательно сразу моделировать целую машину. Можно:

- отработать одну дверь, но сделать её максимально «чистой»;
- сделать только крыло и капот, уделив внимание G2‑сопряжениям;
- смоделировать упрощённый силуэт классического авто, сосредоточившись на пропорциях.

Такие мини‑проекты дают быстрый прогресс и меньше утомляют.

Где закреплять навыки

После базовой теории полезно:

- участвовать в небольших коллаборациях (дизайнер + моделлер + визуализатор);
- вести личный пет‑проект (свой концепт‑кар или рестомод);
- периодически обновлять портфолио с упором на качество поверхности, а не только на рендеры.

Если чувствуете, что «упёрлись в потолок», это хороший сигнал поискать более углублённые программы или наставника, который разбирает именно индустриальные кейсы.

Итоговая мысль

Геометрия кузова — это не магия и не исключительно «чувство прекрасного».
Это умение использовать сплайны и NURBS‑кривые как инструмент: понимать, как устроена кривая, как она стыкуется с соседними, как поведёт себя при штамповке и как будет выглядеть в реальном свете.

С появлением доступных CAD и онлайн‑обучения порог входа снизился, но требования к качеству только растут. Чем раньше вы научитесь мыслить линиями, а не только формами целиком, тем быстрее ваши кузова из «просто 3D‑модели» превратятся в геометрию, с которой не стыдно выйти на уровень производства.
